Теплосчетчики
25 лет назад теплосчетчик в квартире был просто эксклюзивом. Теперь же это обыденность и даже необходимость.
Начиналось все с теплосчетчика «Сенсоник», производства компании «ista», а сегодня в реестре средств измерений можно найти разнообразные приборы, как импортного, так и белорусского производства.
Один из них ультразвуковой теплосчетчик РУТ-01 производства ООО «Ридан».

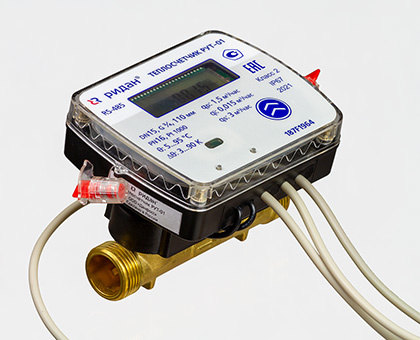

Теплосчетчики «РУТ-01»
Теплосчетчик предназначен для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и сопутствующих данных в системах водяного отопления и холодоснабжения коммунального хозяйства. Теплосчетчик может устанавливаться на подающем или обратном трубопроводе при температуре теплоносителя от 5 до 95 °С.
Контроль измеряемых параметров может осуществляться визуально с 8-разрядного дисплея тепловычислителя, при этом поиск необходимой информации производится путем перемещения по информационному меню с помощью кнопки.
Имеется возможность подключения теплосчетчика к системе диспетчеризации (см. ниже) через интерфейс M-Bus или RS-485. К теплосчетчику в исполнении с M-Bus или RS-485 и 4 импульсными входами можно подключить счетчики ХВС, ГВС.
Теплосчетчик внесен в Государственный реестр средств измерений Республики Беларусь, сертификат об утверждении типа № 16977 от 6 октября 2023 г.
Общие характеристики
- Ультразвуковой принцип измерения расхода
- Диапазон температур теплоносителя: от 5 до 95 °С
- Класс точности: 2 по ГОСТ Р ЕН 1434-1
- Динамический диапазон qi:qp: 1:100
- Номинальные расходы: qp = 1,5/2,5/3,5 м3/ч, DN = 15/20/25 мм
- Рабочее давление: 1,6 МПа
- Потери давления: ΔP не более 25 кПа
- LCD-дисплей: 8 разрядов, информативное меню
- Питание: литиевая батарея 3,6 В (6 лет)
Специальные характеристики
- Высокоточная ультразвуковая измерительная камера
- Высокая скорость измерения
- Низкие гидравлические потери
- Энергонезависимая память, архив теплосчетчика — 36 месяцев
- Теплосчетчик нечувствителен к наличию частиц магнетита в теплоносителе
- Не требуются прямые участки до и после теплосчетчика (в случае монтажа с присоединительными патрубками).
- Встроенный коммуникационный интерфейс RS-485 или RS-485 c 4-мя импульсными входами, M-Bus
- Возможность перепрограммирования места установки до ввода теплосчетчика в эксплуатацию (подающий/обратный трубопровод).
Система автоматического сбора данных M-Bus
Теплосчетчики «РУТ-01» с интерфейсом M-Bus и «РУТ-01» с интерфейсом M-Bus + 4 импульсных входа позволяют организовать дистанционное считывание данных о потреблении не только тепла, но и других ресурсов — газа, электроэнергии и воды — с приборов учета, имеющих импульсный выход, любых производителей.
Таким образом можно организовать получение всех данных в «одной точке».
Распределители тепла
Для индивидуального учета тепла используются так называемые распределители тепла — приборы, которые устанавливаются на радиаторах отопления и учитывают количество тепла, отданное радиатором. Именно эти приборы позволяют организовать учет в зданиях, имеющих вертикальную систему отопления, когда через разные жилые помещения квартиры проходят разные стояки системы отопления.
Существует два типа распределителей — испарительные и электронные. Первый тип — испарительный — имеет низкую стоимость, но требует ежегодной замены ампулы со специальной жидкостью. Второй тип — электронный — является современным прибором, обеспечивающим долговременное хранение данных и удобство их считывания.

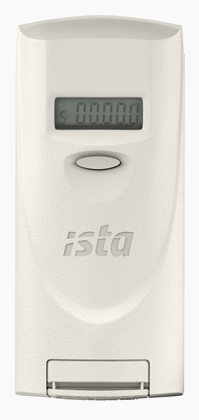

Распределитель тепла «Допримо»
В этом приборе тепловой поток от радиатора фиксируется встроенными датчиками температуры. Электронная система обрабатывает информацию и отображает ее на дисплее прибора. Наличие микропроцессора и значительного объема памяти позволяет фиксировать данные о расходе тепла за большие промежутки времени. Дисплей прибора отображает не только информацию о текущем потреблении, но и накопленную ранее.
Преимущества:
- простота монтажа;
- отсутствие непосредственного контакта с теплоносителем;
- возможность начала проведения расчетов с любого месяца отопительного сезона.
Его модификация — "Допримо 3 радио" — позволяет снимать показания не заходя в квартиру, что является дополнительным удобством для жильцов. Данный прибор разрешен к применению на территории Республики Беларусь с 1 января 2011 г.
Дополнительные преимущества:
- возможность дистанционного считывания по радиоканалу

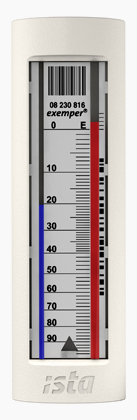

Распределитель тепла «Экземпер»
Внутри распределителя находится ампула со специальной испаряющейся жидкостью. Чем больше потребление тепла, тем больше испаряется жидкости из ампулы. Это можно увидеть по шкале прибора — чем ниже уровень жидкости, тем больше тепла было использовано.
Ампула для каждого отопительного сезона имеет цвет отличный от предыдущего. Жидкость в ампулах не токсична, но имеет специальный запах для технологических целей. Пить ее нельзя.
Прибор не требует дополнительного обслуживания, крепится на радиатор и пломбируется. Главное — не сломать его. Это самый дешевый вид распределителя, удобный в работе, но требующий ежегодной замены ампулы.
